Trabajar cerca de energía eléctrica combina dos riesgos con potencial de causar lesiones graves o fatales: el choque eléctrico y el arco eléctrico. Un arco eléctrico puede alcanzar temperaturas superiores a 20.000 °C en milésimas de segundo, y una descarga puede detener el corazón con corrientes tan bajas como 30 mA. Por eso, el RETIE EPP sector eléctrico es uno de los aspectos más críticos en cualquier operación con instalaciones eléctricas.
En Colombia, el marco regulatorio combina el Reglamento Técnico de Instalaciones Eléctricas (RETIE) como norma obligatoria y estándares internacionales como la NFPA 70E como referencia técnica ampliamente adoptada por la industria.
Esta guía recorre los requisitos de EPP que exige cada norma, cómo se calcula la energía incidente en cal/cm² y qué equipos son indispensables para trabajos eléctricos seguros.
¿Qué es el RETIE y por qué es obligatorio en Colombia?
El Reglamento Técnico de Instalaciones Eléctricas (RETIE) fue expedido mediante la Resolución 90708 de 2013 del Ministerio de Minas y Energía, con modificaciones posteriores (Resolución 40492 de 2015, Resolución 40117 de 2019 y otras actualizaciones). Su objetivo es establecer las medidas que garanticen la seguridad de las personas, la vida animal y vegetal, y la preservación del medio ambiente frente a los riesgos de origen eléctrico.
El RETIE es de obligatorio cumplimiento en todo el territorio nacional para toda instalación eléctrica que se conecte a una red de distribución, así como para instalaciones nuevas, ampliaciones o remodelaciones. Aplica a diseñadores, constructores, interventores, operadores, propietarios y usuarios de instalaciones eléctricas.
En materia de seguridad ocupacional, el RETIE establece requisitos concretos sobre elementos de protección personal, herramientas dieléctricas, distancias mínimas de aproximación, señalización, procedimientos y competencias del personal que interviene en instalaciones eléctricas.
¿Qué es la NFPA 70E y cómo se relaciona con el RETIE?
La NFPA 70E es el estándar de la National Fire Protection Association denominado «Standard for Electrical Safety in the Workplace». Publicado por primera vez en 1979 y actualizado cada tres años, es la referencia mundial en seguridad eléctrica ocupacional. Su versión más reciente es NFPA 70E-2024.
Aunque NFPA 70E no es una norma nacional obligatoria en Colombia, se ha convertido en la referencia técnica adoptada por buena parte de la industria energética, petrolera, minera y manufacturera del país. La NFPA 70E en Colombia aporta metodología, cálculos de energía incidente, categorías de riesgo y criterios de selección de EPP que complementan lo que exige el RETIE.
Diferencia práctica entre RETIE y NFPA 70E
| Aspecto | RETIE | NFPA 70E |
| Origen | Colombia (Ministerio de Minas y Energía) | Estados Unidos (NFPA) |
| Carácter | Obligatorio en Colombia | Voluntario, adoptado como buena práctica |
| Enfoque | Requisitos técnicos generales de instalaciones y seguridad | Metodología detallada de seguridad eléctrica ocupacional |
| Cálculo de energía incidente | Referencia general | Metodología detallada con fórmulas IEEE 1584 |
| Categorías de EPP | Requiere EPP adecuado al riesgo | Define categorías PPE 1 a PPE 4 según energía incidente |
| Última versión | Resolución 90708 de 2013 y modificaciones | NFPA 70E-2024 |
En la práctica colombiana, el RETIE define el «qué» (obligación) y la NFPA 70E aporta el «cómo» (metodología técnica).
Los dos grandes riesgos: choque eléctrico y arco eléctrico
Antes de hablar de EPP, es fundamental entender los dos peligros principales que la normativa busca controlar.
Choque eléctrico (electrocución)
Ocurre cuando el cuerpo humano completa un circuito eléctrico y la corriente lo atraviesa. Sus efectos dependen de la intensidad (en miliamperios), el tiempo de exposición, la trayectoria y la resistencia del cuerpo. Corrientes tan bajas como 30 mA pueden causar paro cardíaco. Por eso, la primera línea de defensa es evitar el contacto directo con partes energizadas mediante desenergización, bloqueo y etiquetado (LOTO).
Arco eléctrico (arc flash)
Es una descarga eléctrica súbita a través del aire causada por una falla en el sistema. Genera:
- Energía térmica extrema. Hasta 20.000 °C.
- Radiación intensa. Ultravioleta, visible e infrarroja.
- Onda de presión (arc blast). Puede proyectar objetos y desplazar a un trabajador.
- Vaporización de metales. Que se convierten en gases tóxicos.
- Ruido. Superior a 140 dB, capaz de causar daño auditivo permanente.
La energía liberada por un arco eléctrico se mide en cal/cm² (calorías por centímetro cuadrado), y es este valor el que determina qué EPP se requiere.
Energía incidente: la métrica clave del arco eléctrico
La energía incidente cal/cm² es la cantidad de energía térmica que impactaría sobre la piel de un trabajador a una distancia definida durante un evento de arco eléctrico. Este valor se calcula mediante metodologías como IEEE 1584 (estándar internacional para cálculo de energía incidente) o mediante tablas simplificadas de la NFPA 70E.
¿Qué representa cal/cm² en términos prácticos?
- 1,2 cal/cm² es el umbral aproximado a partir del cual la piel humana sufre quemadura de segundo grado.
- 8 cal/cm² es el nivel al que un trabajador sin EPP adecuado sufriría quemaduras graves con alta probabilidad de muerte.
- 40 cal/cm² representa un nivel donde ni siquiera el EPP más avanzado garantiza supervivencia sin lesiones significativas.
Por eso, para cualquier tarea sobre equipos energizados o cerca de ellos, es indispensable realizar un estudio de arco eléctrico que determine la energía incidente esperada en cada tablero, subestación o punto de trabajo. Con ese dato se selecciona el EPP.
Categorías de EPP contra arco eléctrico según NFPA 70E
La NFPA 70E clasifica el EPP contra arco eléctrico en cuatro categorías, según la energía incidente esperada:
| Categoría | Energía incidente mínima (cal/cm²) | EPP requerido (resumen) |
| PPE 1 | 4 cal/cm² | Ropa FR (camisa y pantalón o overol), casco con protección facial, gafas de seguridad, protección auditiva, guantes de trabajo, calzado dieléctrico |
| PPE 2 | 8 cal/cm² | Igual que PPE 1 más ropa interior FR (opcional) y capucha balaclava |
| PPE 3 | 25 cal/cm² | Traje completo con capucha con visor de arco eléctrico, guantes con manoplas resistentes al arco |
| PPE 4 | 40 cal/cm² | Traje completo especializado con protección máxima, guantes, capucha y visor de alta categoría |
Cada pieza de EPP debe tener un valor ATPV (Arc Thermal Performance Value) o EBT (Energy Breakopen Threshold) igual o superior a la energía incidente calculada para la tarea. Este valor viene indicado en la etiqueta del producto.
Por encima de 40 cal/cm², la NFPA 70E generalmente considera que el trabajo no debe realizarse energizado. Debe desenergizarse primero.
EPP dieléctrico contra choque eléctrico
Para el riesgo de choque eléctrico, el EPP se centra en aislar al trabajador de partes energizadas mediante materiales dieléctricos.
Guantes dieléctricos
Los guantes dieléctricos RETIE son uno de los EPP más críticos. Se clasifican según la tensión máxima de uso, siguiendo la norma ANSI/ASTM D120 o su equivalente IEC 60903:
| Clase | Tensión máxima de uso (AC) | Tensión de prueba | Aplicación típica |
| Clase 00 | 500 V | 2.500 V | Baja tensión residencial |
| Clase 0 | 1.000 V | 5.000 V | Baja tensión industrial |
| Clase 1 | 7.500 V | 10.000 V | Media tensión (redes de distribución) |
| Clase 2 | 17.000 V | 20.000 V | Media tensión industrial |
| Clase 3 | 26.500 V | 30.000 V | Media/alta tensión |
| Clase 4 | 36.000 V | 40.000 V | Alta tensión |
Uso combinado obligatorio:
Los guantes dieléctricos se usan siempre con guantes de cuero (protectores) encima, para protegerlos de cortes, abrasiones y punciones que puedan comprometer el aislamiento. Un guante dieléctrico sin protector no debe utilizarse en campo.
Inspección y pruebas periódicas:
- Inspección visual antes de cada uso: buscar perforaciones, cortes, decoloraciones, contaminación.
- Prueba de inflado con aire para detectar fugas.
- Prueba dieléctrica en laboratorio certificado cada 6 meses (según ASTM F496 y buenas prácticas del RETIE).
- Retirar de servicio inmediatamente ante cualquier signo de daño.
Botas dieléctricas
Calzado con suela y cuerpo dieléctricos, clasificado según la tensión de trabajo. Certificaciones habituales: ASTM F2413 con clasificación EH (Electrical Hazard) para baja tensión general, o ASTM F1117 para calzado dieléctrico específico.
Cascos dieléctricos
Los cascos deben ser Clase E (Electrical) según ANSI Z89.1, con capacidad de aislar hasta 20.000 V AC durante 3 minutos. El RETIE exige el uso de casco para todo trabajo con riesgo eléctrico.
Mantas, protectores y cubrepostes dieléctricos
Elementos complementarios que cubren temporalmente partes energizadas cercanas al trabajo, evitando contacto accidental. Se clasifican por tensión igual que los guantes.
Herramientas dieléctricas y accesorios exigidos por el RETIE
El RETIE establece que las herramientas para trabajos con tensión deben ser dieléctricas y estar certificadas para la tensión de trabajo. Los estándares principales son ASTM F1505 o IEC 60900.
Herramientas típicas requeridas:
- Destornilladores, alicates y pinzas dieléctricas con aislamiento hasta 1.000 V.
- Llaves aisladas para trabajos en media tensión.
- Multímetros y equipos de medición Categoría III o IV (según IEC 61010).
- Detectores de tensión (tanto contacto como sin contacto).
- Verificadores de ausencia de tensión.

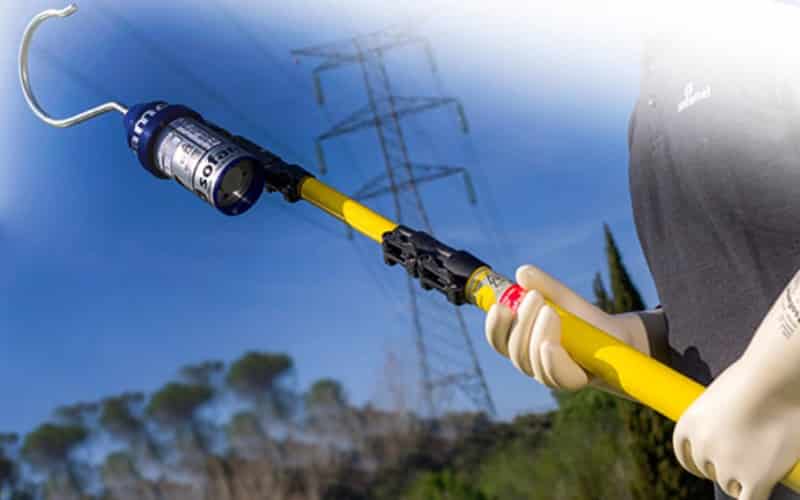

- Pértigas aisladas para maniobras en media y alta tensión.
- Mantas y cubrimientos dieléctricos para aislar partes energizadas cercanas.
Todas las herramientas deben inspeccionarse antes de cada uso y someterse a pruebas dieléctricas periódicas según las recomendaciones del fabricante.
Cumplir el RETIE en materia de EPP para el sector eléctrico no es una formalidad administrativa: es la diferencia entre operaciones que protegen la vida y operaciones que exponen a los trabajadores a riesgos catastróficos. La combinación del RETIE como norma obligatoria colombiana y la NFPA 70E como referencia técnica internacional permite construir un sistema integral que aborda tanto el choque eléctrico como el arco eléctrico con el nivel de rigor que exige la realidad de las instalaciones modernas.
La selección correcta del EPP parte del estudio de arco eléctrico, se apoya en certificaciones verificables (ATPV, cal/cm², clases dieléctricas), exige capacitación continua del personal y requiere disciplina en los procedimientos de bloqueo, verificación y trabajo seguro. Ninguno de estos elementos, por sí solo, es suficiente. Solo el sistema completo protege.
En KPN Safety acompañamos a empresas del sector eléctrico, energético e industrial en Colombia con guantes dieléctricos certificados, ropa AR con valor cal/cm² verificable, cascos y calzado dieléctricos, herramientas aisladas, capacitación técnica a través de KPN Academic y asesoría para la implementación del RETIE y la NFPA 70E.
¿Necesitas asesoría para seleccionar el EPP eléctrico adecuado para tu operación? Contáctanos en kpnsafety.com/colombia y un asesor especializado te acompañará. Juntos protegiendo vidas.
Preguntas frecuentes sobre normativa eléctrica en Colombia
-
¿La NFPA 70E es obligatoria en Colombia?
No. En Colombia, la norma obligatoria es el RETIE. Sin embargo, la NFPA 70E se ha convertido en referencia técnica adoptada por buena parte de la industria energética, petrolera y manufacturera como buena práctica que complementa lo que exige el RETIE.
-
¿Cómo sé qué categoría de EPP necesita mi tablero?
Se requiere un estudio de arco eléctrico que calcule la energía incidente en cal/cm² en cada punto. Con ese valor y las distancias de aproximación, se selecciona el EPP según la NFPA 70E. Los tableros deben etiquetarse con estos datos.
-
¿Cada cuánto se prueban los guantes dieléctricos?
La práctica estándar es prueba dieléctrica en laboratorio certificado cada 6 meses, con inspección visual antes de cada uso e inspección de inflado con aire diaria o antes de cada uso. Guantes con más de 12 meses sin prueba no deben usarse.
-
¿Qué diferencia hay entre ropa FR y ropa AR?
FR (Flame Resistant) es ropa que resiste el fuego instantáneo, típica de industria petroquímica (NFPA 2112). AR (Arc Rated) es ropa que ha sido probada específicamente contra arco eléctrico y tiene un valor cal/cm² verificable (ATPV o EBT). Toda ropa AR es FR, pero no toda ropa FR es AR.
-
¿Se puede trabajar sobre equipos energizados de más de 50 V?
Solo si existe justificación técnica documentada de por qué no puede desenergizarse, se cuenta con permiso de trabajo con tensión, personal calificado y autorizado, y el EPP correspondiente al valor cal/cm² del punto de trabajo. La regla general es desenergizar siempre que sea posible.
